FEA介面模組(FEA Interface)

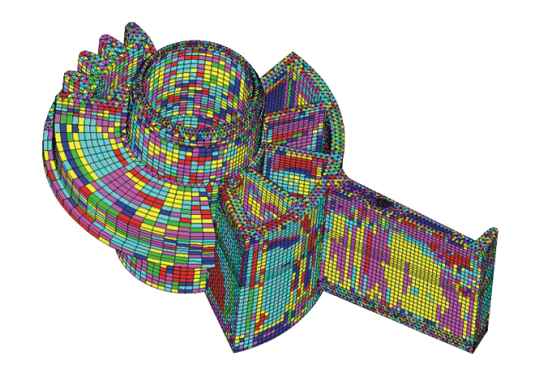

　　Moldex3D FEA介面功能模組可讓肇因於加工過程產生的性質數據(如纖維配向)導入前述結構分析軟體，以實際材料特性優化塑件結構設計。它亦可直接將網格及材料性轉換成各種電腦輔助工程(CAE)所需格式；針對分析所需之不同網格數目、網格密度分配和網格型態(高階六面體元素網格模型)，Moldex3D FEA介面模組提供進階的映射功能，將必要資訊傳送至專屬網格模型上進行結構分析。Moldex3D FEA介面模組銜接成型模擬與結構分析結果，以全面優化產品設計

功能

Moldex3D FEA介面模組提供以下功能：

• 輸出塑件實體網格
• 輸出最終翹曲形狀
• 材料數量減化
• 輸出由纖維配向產生的非等向機械性數據
• 輸出纖維排向數據至Digimat 【需要Digimat Interface授權】
• 輸出熱/流動殘留應力
• 輸出溫度分析
• 輸出流動壓力
• 輸出初始應變
• 模座相關資料輸出(溫度、壓力)
• 自動轉移一階實體元素至二階實體元素
• 對應原始網格分析結果至各種使用者的自訂網格
• 接口介面支援

Moldex3D FEA介面模組支援下列分析軟體：

• ABAQUS
• ANSYS
• LS-DYNA
• Marc
• MSC.Nastran
• NENastran
• NX-Nastran
• Radioss

Moldex3D FEA介面模組(FEA Interface)於纖維異向性行為之應用

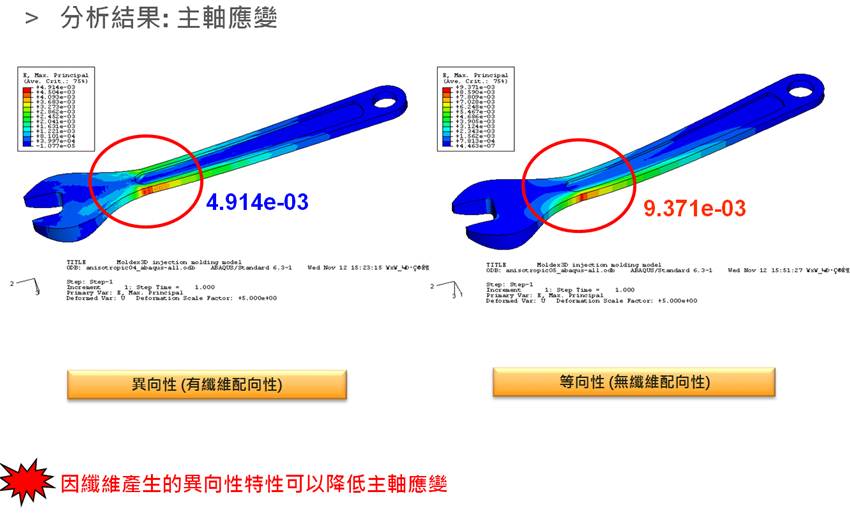

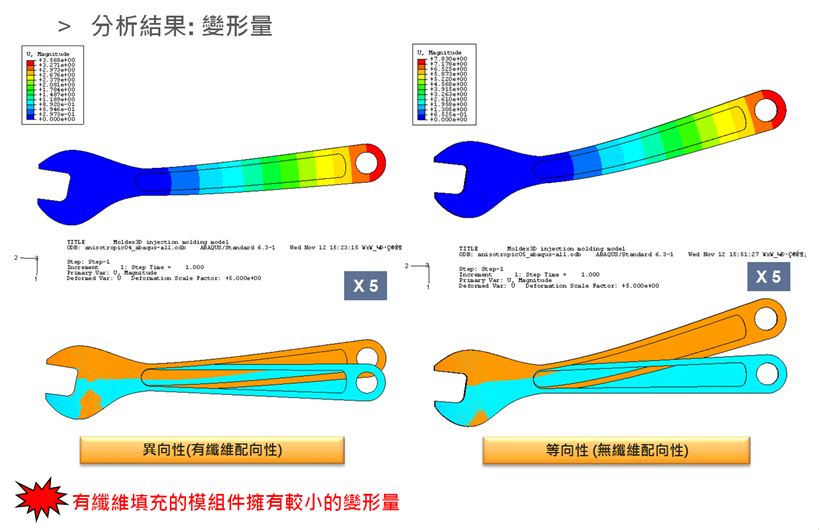

手工具板手
手工具板手一般均需對於產品的結構強度進行評估，而在傳統做法上，當在評估強度問題時，若是將含有玻璃纖維的塑料視為一致性均向材料屬性，對於產品實際在強度預估上容易造成失真。使用Moldex3D FEA Interface模組，有助於掌握塑膠材料實際在經過注塑、保壓以及冷卻等過程之後，塑膠實質特性行為的掌握，例如含玻璃纖維的塑膠產品，在經過高速充填之後，玻璃纖維在產品內部的排列方向均為不同，也因此造成含玻璃纖維的塑膠產品，因為纖維排列方向的不同，造就了強度上的異向性。若能將此纖維異向性的現象加以考慮，則有助於結構強度預測上的精確度。
