- Moldex3D ICM射出壓縮成型新模組功能介紹
為模擬在傳統充填或保壓階段之外加入模具壓縮的製程。利用程式中內建的控制介面，塑料充填與壓縮階段可以同時或循序的進行作動，以符合實際機台參數的設定。使用者可以從壓縮階段產生的壓力及體積收縮率差異，評估出適切的成型條件及材料特性，以提高製程的生產良率。
功能
Moldex3D ICM 射出壓縮成型模組包含以下優點：
- 支援mfe格式網格
- 支援單方向壓縮設定
- 可以設定壓縮間距，延遲時間等相關壓縮製程參數
- 支援殘留應力計算 • 支援冷卻及翹曲計算 • 支援平行計算
優點
Moldex3D ICM 射出壓縮成型模組包含以下優點：
- 降低射出壓力
- 均勻的壓力分布
- 允許模穴過保壓
- 減少翹曲
- 提昇流長比
- 改善排氣
- 降低成型週期時間
- 降低分子配向
- 較低的材料剪切破壞 (如: 玻纖長度的剪斷
- 提昇轉寫性 (遠離澆口區域)
Moldex3D ICM 射出壓縮成型模組之應用範圍：
- 光學元件-透鏡片，稜鏡片
- 光學儲存元件-CD, DVD
- 生醫元件-透明試管
- 3C用薄壁件-栓塞，肋
- 零件面板-鏡面
Moldex3D ICM 射出壓縮成型模組實際應用例子-成型性與輝度的比較
- 射出製程在澆口附近，壓力大，微結構的轉寫率較佳，但在遠離澆口的地方則因壓力小，微結構的轉寫率明顯降低。
- 射出壓縮製程因為模穴內壓力較平均，能夠使微結構有較低的標準差，表示微結構的轉寫率較均勻。
- 射出壓縮成型的壓縮動作，能有效克服傳統射出成型時，遠離澆口處因壓力不足造成複製性較差的缺點，因此能使入光側的微結構充份成型，可明顯改善光源附近的暗紋缺點。

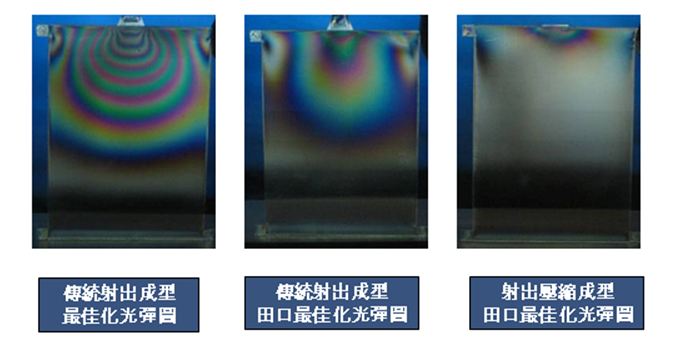

Moldex3D ICM 射出壓縮成型模組實際應用例子-應力光彈圖的比較
