【培訓課程】【ACMT成型技術】塑膠射出成型殘留應力解析與解決方案
課程資訊
- 主辦單位：ACMT台灣區電腦輔助成型技術交流協會
- 協辦單位：全鏈管理、型創科技、科盛科技
- 課程時間：03/19(四) 09:00 – 12:30（09:00-09:30報到）
- 課程地點：新北市板橋區文化路一段268號7樓之2（田明文化大樓）
- 備註：
- 本會保留調整課程權利，如有變動另通知報名參加者。
- 課程優惠方案只能擇一使用，並須於優惠期限內完成匯款。
課程核心目標
消除隱形殺手：塑件殘留應力的全解析與根治方案
旨在協助學員深入理解塑膠射出成型中殘留應力的物理成因，掌握優化成型參數與後續回火處理的技巧，從而確保產品的尺寸精度與結構強度，特別是針對高精密光學元件的品質優化。
傳統的成型技術往往將焦點放在「解決表面的變形」，而忽略了隱藏在產品內部的殘留應力。本課程引導學員從「結果補償」轉移到「源頭管控」，利用應力偏光觀測與CAE 模擬解析，將不可見的內部應力轉化為可視化的數據與圖形，進而達成預測性品質管理。
典範轉移：從「盲目摸索」到「應力顯影」
| 對比維度 | 傳統經驗模式 (Traditional) | 現代可視化模式 (Modern) |
|---|---|---|
| 觀察方式 | 肉眼看外觀：僅能觀察縮水、翹曲 | 偏光看內裡：看見塑件內部的應力殘留 |
| 診斷邏輯 | 盲人摸象：憑直覺調整保壓與溫度 | 按圖索驥：觀察應力條紋分佈精準調機 |
| 品質驗證 | 靜待變形：等產品擺放一段時間後量測 | 即時顯影：脫模後立即透過偏光儀預判品質 |
| 溝通方式 | 各執一詞：現場與研發對變形原因爭論 | 有圖有真相：用應力彩虹圖達成跨部門共識 |
| 決策速度 | 反覆試錯：反覆改模、換料嘗試解決方案 | 一圖定江山：直接定位應力集中點進行優化 |

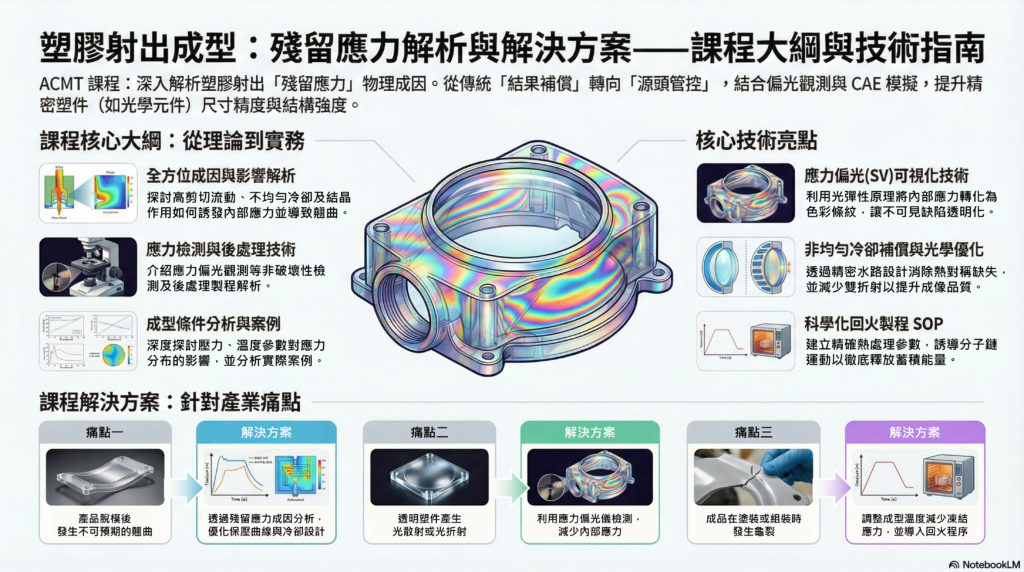

課程大綱
- 殘留應力之成因與問題解析
探討高剪切流動、不均勻冷卻及結晶作用如何誘發內部應力。
- 應力對成品品質的影響評估
分析應力如何導致產品翹曲、精度下降及影響後續塗裝/接著強度。
- 成型條件影響分析
深度探討壓力、溫度與循環時間等參數對殘留應力分佈的交互作用。
- 殘留應力檢測方法介紹
介紹應力偏光觀測（SV）等非破壞性檢測技術的應用原理。
- 塑件回火製程程序
解析如何透過後處理（回火）釋放應力，提升成品穩定性。
- 降低殘留應力案例介紹
結合實務案例，展示如何解決光學件光散射或精密件變形之難點。
五大核心技術亮點
亮點一：高剪切流動解析：掌握微觀應力的源頭
在塑膠射出過程中，熔膠在高壓下高速進入模穴，分子鏈會因劇烈的剪切流動而產生定向拉伸。若冷卻過快，這些受力的分子鏈來不及回到平衡狀態便被「凍結」，形成強大的流動殘留應力。本技術亮點在於深度解析材料流動行為，透過數據監控剪切速率與壓力的交互關係。這不僅能預測產品內部的分子取向，更能從源頭調整進澆位置與流道設計，避免因流動應力過大導致的成品開裂或強度受損，是追求精密成型的首要基本功。
亮點二：非均勻冷卻補償技術：消弭熱應力的不對稱性
熱應力通常源於模具各處溫度不均造成的冷卻速率差異。當塑件外層先凝固、內層持續收縮時，內部便會產生相互牽引的應力，進而引發產品脫模後的翹曲變形。本技術核心在於優化模溫管理與冷卻系統設計，透過精密計算水路佈置與冷卻時間，達成塑件各部位收縮同步化。透過消弭冷卻過程中的熱對稱性缺失，能大幅提升零件的尺寸穩定性，解決自動化組裝中常見的尺寸超公差痛點，讓產品生產更具預測性。
亮點三：應力偏光觀測（SV）應用：讓不可見的缺陷透明化
殘留應力往往隱藏在塑件內部，肉眼難以察覺，直到產品發生破裂或變形才被發現。應力偏光觀測技術利用高分子材料的「光彈性」原理，透過偏光片將內部的應力分佈轉化為色彩繽紛的條紋圖案。這項技術的核心價值在於提供「可視化」的檢測手段，研發人員能直觀地判斷應力集中區域，進而精準修正模具結構或成型條件。這對於透明件的品質管控至關重要，是從經驗調機跨入科學驗證、建立標準化品檢流程的關鍵利器。
亮點四：光學特性優化技術：打造高精密透明元件
針對光學級塑膠產品（如鏡片、光學面板），殘留應力產生的「雙折射」現象會直接導致光的散射與成像扭曲。本技術亮點專注於極致化縮小應力對光學性質的干擾，透過動態控制保壓壓力與料溫，確保分子排列趨向一致。這不僅能確保產品的透光率與成像品質，更能滿足高精密光學領域對光程差（Retardation）的嚴苛要求。在車用光學、虛擬實境（VR/AR）裝置日益普及的趨勢下，掌握此技術即代表掌握了切入高端供應鏈的核心競爭力。
亮點五：標準化回火製程 SOP：科學化的應力釋放方案
當成型階段已盡力優化，仍有部分應力殘留時，「回火」（Annealing）是穩定產品品質的最後防線。然而，不當的回火溫度或時間反而會導致產品二次變形或表面白化。本技術核心在於建立一套科學化的回火 SOP，根據材料特性精確設定熱處理參數。透過有規律的加熱與緩慢冷卻程序，誘導分子鏈微幅運動以釋放蓄積能量，從而徹底消除潛在的應力裂紋風險。這項製程標準化對於需要長時間儲存或在嚴苛環境下使用的零件，提供了最終的品質保證。
痛點解析與解決方案
| 痛點問題 (Paint Points) | 解決方案 (Solutions) |
|---|---|
| 產品脫模後發生不可預期的翹曲變形 | 透過殘留應力成因分析，重新優化保壓曲線與冷卻系統設計 |
| 透明塑件產生光散射或雙折射異常 | 利用應力偏光儀監控產線，減少內部應力以確保光學性能 |
| 成品在後續塗裝或組裝時發生龜裂 | 調整成型溫度減少凍結應力，並導入回火程序穩定結構 |
| 材料結晶不均導致強度不足 | 掌握冷卻速率對結晶型材料應力的影響，提升成品穩定度 |
| 缺乏有效的殘留應力評估工具 | 導入 CAE 模流分析與偏光檢測，建立科學化的品檢流程 |
適合對象
製造決策層
射出部經理／主管、專案工程師
選課效益：
- 量化風險管理：建立應力評估指標，以科學數據取代直覺判斷。
- 優化成本配置：精確評估回火工時與設備，減少退貨損失。
- 技術標準化：導入共同語言，縮短研發與現場品質認知落差。
研發設計層
模具設計工程師、CAE 工程師、跟模工程師
選課效益：
- 源頭防範變形：優化澆口與水路設計，消弭脫模後翹曲隱患。
- 強化虛實整合：對照 CAE 與實測結果，提升模擬預測精準度。
- 攻克高端市場：掌握雙折射控制技術，滿足精密光學嚴苛要求。
現場實戰層
射出品質工程師 (QE)、射出工程師、成型工程師、射出部領班／組長
選課效益：
- 應力視覺化：學會操作偏光儀，快速鎖定缺陷成因。
- 科學參數調機：掌握保壓與應力關聯，避免產品後期應力開裂。
- 精準後處理：習得標準回火 SOP，穩定尺寸並降低現場不良率。
講師介紹
蔡穎玫
- ACMT協會／專家顧問
- 全鏈管理(GSCM)／資深專案經理
經歷專長
- 高分子加工技術
- CAE模具成型軟件應用經驗
- 電腦試模專案工程師培訓認證講師
- Molding Simulation: Theory and Practice 1e/2e 執行編輯
課程方案（台北場次）
| 優惠方案 | 定價 | 早鳥優惠 | 同公司2人（含）以上 | Moldex3D用戶 |
|---|---|---|---|---|
| 優惠費用（含稅） | 2,000元／堂 | 1,800元／堂 | 1,600元 ／堂 | 1,600元 ／堂 |
| 付款／優惠期限 | 03/16(一) | 03/09(一) | 03/16(一) | 03/16(一) |
付款資訊
| 付款資訊（ACMT台幣電匯帳戶） |
|---|
| 戶名：社團法人台灣區電腦輔助成型技術交流協會蔡銘宏 銀行名稱：台北富邦銀行板橋分行 銀行代號：012 銀行帳號：7211-20312676 |
付款注意事項
- 註1：匯款須自付手續匯費。
- 註2：依台北富邦銀行規定，非公司行號等機關或團體， 開戶時需將理事長或其負責人名稱合併於戶名內。
- 註3：發票統一於活動後七個工作天內寄出。
- 註4：付款後，請來信至 jean.chen@caemolding.org，提供「公司單位」、「匯款帳號後五碼」、「匯款金額」及「匯款時間」，以利核對報名名單。若報名兩位（含）以上，請註明報名人員姓名。
課程取消與退費
- 如因天災等不可抗力因素須取消活動，主辦單位將主動聯繫延期或退費。
- 報名後因個人因素（包含但不限於身體狀況等），造成無法使用完報名之資格，視為自動放棄，不另提供退費、延期使用等。
- 因前置作業成本與招收報名之限制，故取消報名將產生相應費用。
- 活動開始兩週前取消報名，將全額退費（須扣除轉帳手續費）。
- 活動開始一週前取消報名，將退回已付金額50%（須扣除轉帳手續費）。
- 活動開始三日前取消報名，恕不退款。
- 當月20日(含)前來信申請退費，且經確認無誤者，將於次月5日（遇假日順延）統一退費。
- 相關退款資料從申請退款日起一週內未提供，恕不再辦理退費事宜。
- 上述時間皆以Email時間為準。
課程地點
聯絡窗口－臺灣（Taiwan）
Jean Chen 陳小姐
TEL：02-8969-0409 #217
E-Mail：jean.chen@caemolding.org
